DİŞLİ MOTOR
BOB2124.DK

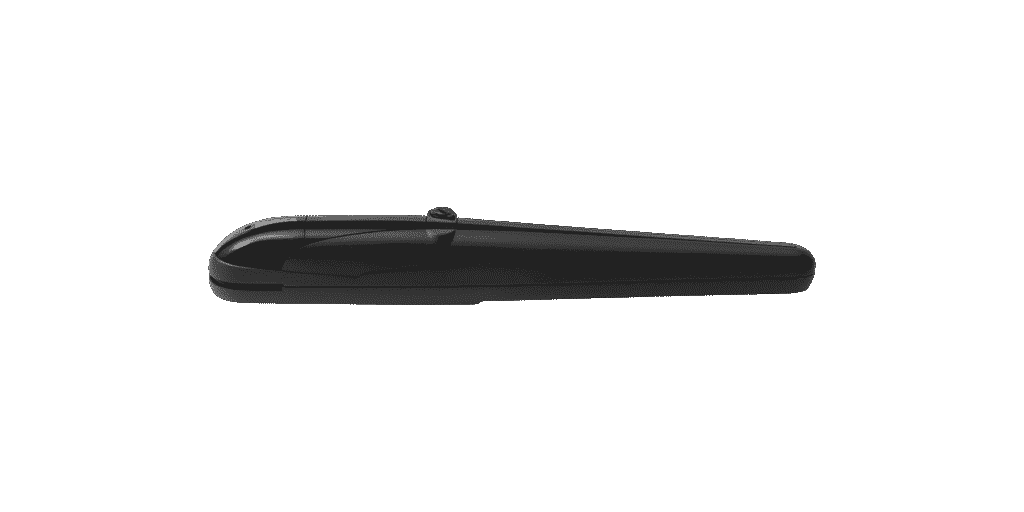

Yoğun kullanım için geri dönüşümsüz 24 Vdc elektromekanik dişli motor
- Kanatlı Kapılar
- BOB2124.DK
24 Vdc
Kapı kanadı başına 2,1 m’ye kadar
Kontrol ünitesini, BeUP uygulaması ve pro.UP aksesuarı kullanarak yönetmek üzere tasarlanmıştır. Bu uygulama, kontrol ünitesi menüsünü yeniden oluşturarak parametreleri ve mantığı ayarlamayı, hata mesajlarını okumayı ve ürün yazılımını güncellemeyi mümkün kılar. Uzaktan tanılama yapmak, kapının durumunu kontrol etmek ve komut göndermek mümkündür.
BOB2124.DK
24 Vdc | yoğun kullanım
Yoğun kullanım için geri döndürülemez 24 Vdc elektromekanik dişli motor | TRUST24 kontrol ünitesi, bekleme modunda < 0,8 W güç tüketimi sağlar | Ezilmeyi önlemek için amperometrik sensör engel algılama sistemi | İsteğe bağlı pille çalışan çalışma | Açma ve kapama için 2 ayarlanabilir mekanik durdurucusu sayesinde güvenilir, sessiz ve hızlı kurulumlu dişli motor | Haddelenmiş bilyalı vidalar Ø 20 mm | Yukarıdan kolay erişim serbest bırakma
BOB2124.DK
2x
BOB2124.DK
Yoğun kullanım için geri dönüşümsüz 24 Vdc elektromekanik dişli motor
1x
TRUST24
Entegre alıcı ve pil şarj cihazı ile 24 Vdc kontrol ünitesi
1x
PUPILLA.T
Üç konumlu ayarlanabilir fotosel çifti, güç kaynağı 14÷30 Vac / 12÷30 Vdc | Senkronizasyon olmadan 2 çifti birbirine yakın monte etme seçeneği
1x
LAMPY
Yanıp sönen ışık 12 ÷ 255 Vac / 14 ÷ 255 Vdc, entegre antenli
1x
TO.GO2VA
Gelişmiş Rolling Code ve Rolling Code özellikli 2 kanallı 433,92 MHz verici
| Motor beslemesi | 24 Vdc |
| Maksimum emilen akım | 5,5 A |
| Maksimum itme | 1500 N |
| Açılış süresi | 12" |
| Standart vuruş | 270 mm |
| Maksimum vuruş | 325 mm |
| Görev döngüsü | Yoğun kullanım |
| Koruma seviyesi | IP44 |
| Dahili kontrol ünitesi | - |
| Kodlayıcı | - |
| Çalışma sıcaklığı | -20°C / +50°C |
| Yağlama | GRES |
| Yaprak maksimum boyutu | 2,1 m |
| Ağırlık | 6,4 kg |
| Palet başına motor sayısı | 50 |
| Kit ağırlığı | 14,7 kg |
| Palet başına N. kit | 18 |
BRAINY
UYGULAMA
Salıncak kapılar, karşılıklı kayar kapılar, hidrolik operatörler ve endüstriyel katlanır kapılar için 1 veya 2 aktüatör
KONTROL ÜNİTESİ GÜÇ KAYNAĞI
230 Vac – 50/60 Hz
MOTORLAR GÜÇ KAYNAĞI
230 Vac / 600 W + 600 W
ANA İŞLEVLER
Entegre LCD ekran | 3 kodlama sistemine sahip entegre 433,92 MHz 64 kodlu radyo alıcısı (Gelişmiş Rolling Code, Rolling Code, Sabit Kod) | Çıkarılabilir terminal panoları | Otomatik, yarı otomatik ve ölü adam mantığı | Engelleri algılamak için kodlayıcı girişi | Her motor için ayrı limit anahtarı girişleri | Açma, kapama, yaya, adım adım ve dur girişleri | Açma-kapama ve kapama aşamalarında ayrı fotosel girişleri | N.C veya 8K2 hassas kenar girişi | 230 Vac ve 12 Vac/dc elektrikli kilit çıkışı | Kapı açık göstergesi, servis ışığı, ikinci radyo kanalı ve fotosel testi olarak yapılandırma çıkışları | Yanıp sönen ışık bağlama çıkışı | Çalışma parametrelerinin otomatik ayarı (enkoder donanımlı motorlarla) | Her motor ve çalışma süresi için ayrı elektronik tork ayarı | Ayarlanabilir yavaşlamalar | Parametreleri yapılandırmak ve radyo vericilerini yönetmek için Advantouch sistemi | Manevra sayısı | Programlama erişim şifresi | Bakım uyarısı
BRAINY24 PLUS
UYGULAMA
Salıncak kapılar, karşılıklı kayar kapılar ve maksimum 2 bölmeli endüstriyel katlanır kapılar için 1 veya 2 aktüatör
KONTROL ÜNİTESİ GÜÇ KAYNAĞI
115 veya 230 Vac (seçilebilir) 50/60Hz
MOTORLAR GÜÇ KAYNAĞI
24 Vdc / 240 W + 240 W
ANA FONKSİYONLAR
Entegre LCD ekran | Entegre radyo alıcısı 433,92 MHz 64 kod ve 3 kodlama sistemi (Gelişmiş Rolling Code, Rolling Code, Sabit Kod | Çıkarılabilir terminal panoları | Her motor için ayrı limit anahtarı girişleri | Açma, kapama, adım adım ve yaya girişleri | Ayrı açma-kapama ve kapama fotosel girişleri | Durdurma girişi | N.C. veya 8K2 hassas kenar girişi | 24 Vdc hidrolik motorlar için kodlayıcı girişi | 12 Vdc elektrikli kilit çıkışı | Açık kapı göstergesi, ikinci radyo kanalı, nezaket ışığı, bölge ışığı veya fotosel testi, yanıp sönen ışık, açık kapı alarmı, NC giriş alarmı için çıkış | Yanıp sönen ışığı bağlamak için çıkış | Çalışma parametrelerinin otomatik ayarı | Her motor için ayrı elektronik tork ayarı | Her motor için ayrı elektronik hız ayarı | Amperometrik algılama ve enkoder yönetimi sayesinde ezilme önleyici güvenlik | Açma ve kapama aşamalarında her motor için ayrı yavaşlamalar | X.BE kartı aracılığıyla KNX sistemlerine bağlantı için ayar (isteğe bağlı) | PRO.UP aksesuarı kullanılarak BeUP uygulaması üzerinden yazılımı yönetmek, yapılandırmak, teşhis etmek ve güncellemek için tasarlanmıştır | Parametreleri yapılandırmak ve radyo vericilerini yönetmek için Advantouch sistemi | Manevra sayısı

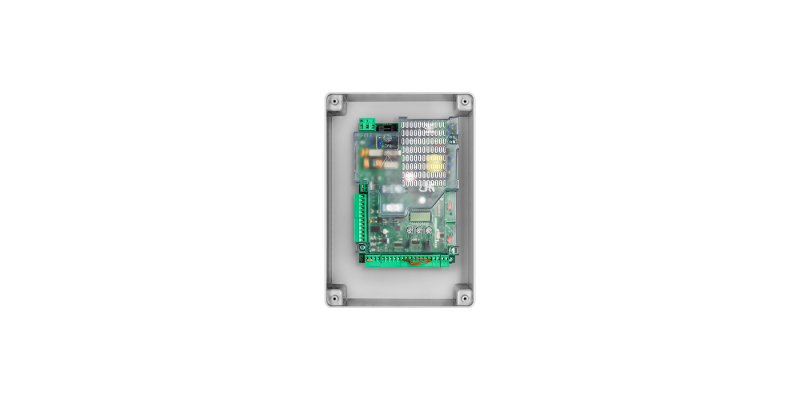

TRUST24
UYGULAMA
Salıncak kapılar için 1 veya 2 aktüatör
KONTROL ÜNİTESİ GÜÇ KAYNAĞI
100 ÷ 250 Vac – 50/60 Hz
MOTORLAR GÜÇ KAYNAĞI
24 Vdc / 130 W + 130 W
ANA İŞLEVLER
Entegre LCD ekran | Entegre radyo alıcısı 433,92 MHz 512 kodlu ARC kodlamalı | Çıkarılabilir terminal panoları | Her motor için ayrı limit anahtarı girişleri | Otomatik, yarı otomatik ve Deadman mantığı | Her motor için ayrı enkoder girişleri | Açma, kapama, adım adım ve yaya girişleri | Açma-kapamada aktif programlanabilir fotosel ve sadece kapamada aktif fotosel girişi | N. C. veya 8k2 hassas kenar için giriş | Elektrikli kilit 12/24 Vdc için çıkış | Açık kapı sinyal ışığı, nezaket ışığı, bölge ışığı, ikinci radyo kanalı, fotosel testi, yanıp sönen ışık, alarm kontağı olarak yapılandırılabilen iki çıkış | Otomatik ayar çalışma parametreleri | Her motor için ayrı elektronik tork ayarı | Amperometrik algılama ve enkoder yönetimi ile ezilme önleyici güvenlik | Strokun her noktası için otomatik hesaplama ile elektronik tork ayarı (STC SİSTEMİ) | Her motor için ayrı ayarlanabilir yavaşlamalar | İki motor arasında bağımsız olarak bile enkoder veya zamana dayalı çalışma imkanı (sanal enkoder ile yönetilir) | Dahili enerji tasarruf sistemi ESA+ | X.BE kartı (isteğe bağlı) ile KNX sistemlerine bağlantı için ayarlanmış | PRO.UP aksesuarı kullanılarak BeUP uygulaması üzerinden yazılımı yönetmek, yapılandırmak, teşhis etmek ve güncellemek için tasarlanmıştır
