DİŞLİ MOTOR
SAM.E24
Yoğun kullanıma uygun, entegre kontrol ünitesi ve alıcıya sahip 24 Vdc elektromekanik operatör
- Kanatlı Kapılar
- SAM.E24
Kapı kanadı başına 2.5 m’ye kadar
Otomasyon manevra adımları sırasında maksimum hassasiyeti garanti eden entegre cihaz
İtki kuvvetinin hassas bir şekilde hesaplanmasıyla dinamik verilerin elde edilmesini sağlayan akıllı güç kontrol sistemi. Sistem, kritik noktaları tespit edebilir ve torku gerçek gereksinimlere ve ölçülen performansa göre ayarlayabilir.
İtki kuvvetinin hassas bir şekilde hesaplanmasıyla dinamik verilerin elde edilmesini sağlayan akıllı güç kontrol sistemi. Sistem, kritik noktaları tespit edebilir ve torku gerçek gereksinimlere ve ölçülen performansa göre ayarlayabilir.
SAM.E24
24 Vdc | yoğun kullanım
Yoğun kullanım için entegre kontrol ünitesi ve alıcıya sahip 24 Vdc elektromekanik operatör | Bekleme gücü tüketimi Avrupa yönetmeliği (EU) 2023/826 ile uyumludur | Üstten erişilebilen kontrol ünitesi, kurulum işlemlerini kolaylaştıran ve mekanik durduruculara hızlı erişim sağlayan çıkarılabilir bir destek üzerine yerleştirilmiştir | Tüketimi azaltan ve aktüatörün uzun ömürlü olmasını sağlayan 100 ÷ 250 Vac anahtarlama güç kaynağı | Büyük sütunlara ve 280 mm derinliğe kadar (sadece 170 mm genişliğinde) kanatlı menteşelere sahip kanatlı kapılar için idealdir | Enkoder, kapı hareket ederken maksimum güvenlik ve hassasiyeti garanti eder | Kapının konumuna göre tork yönetimini mümkün kılan STC Sistem cihazı, maksimum güvenliği garanti eder | Kurulum sırasında limit anahtarı konumunu tanımlamaya yardımcı olan bir kapatma kilidi takılı sağlam kol | Kablo rakoru takılı motor sabitleme braketi | Motora mükemmel şekilde entegre olan piller sayesinde güç kaynağı kesintisi durumunda bile çalışma garantisi | Ezilmeyi önlemek için amperometrik sensör engel algılama sistemi | KNX ev otomasyon sistemlerinin entegrasyonu için X.BE modülüne bağlanabilir ve BeUP uygulaması ve PRO.UP arayüzü üzerinden programlanabilir | Güç kaynağı kesintisi durumunda dışarıdan açılmasına olanak tanıyan ayarlanabilir sifon serbest bırakma seçeneği
Kol dahil değildir
KSAM.E24
1x

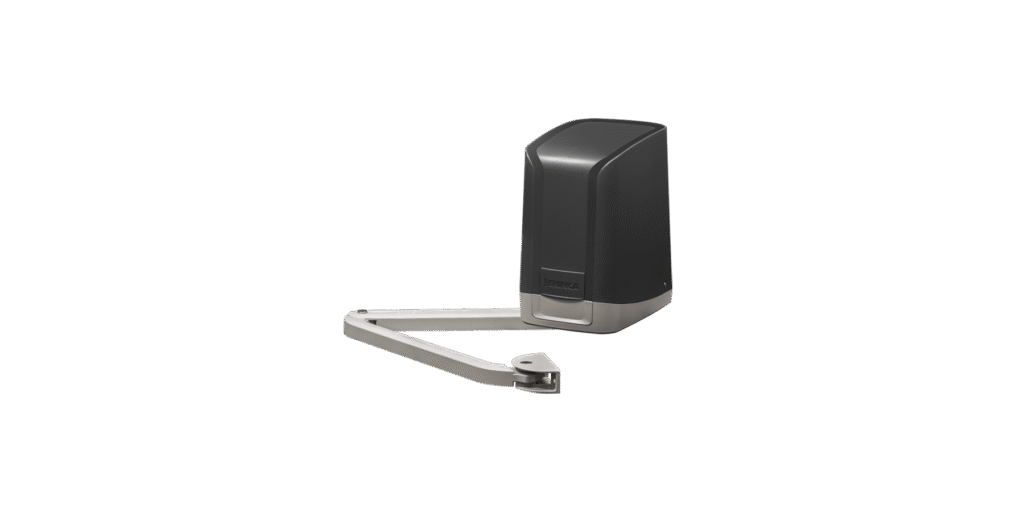

SAM.E24
Yoğun kullanıma uygun, entegre kontrol ünitesi ve alıcıya sahip 24 Vdc elektromekanik operatör
1x
SAM.24
Yoğun kullanım için 24 Vdc elektromekanik operatör
2x

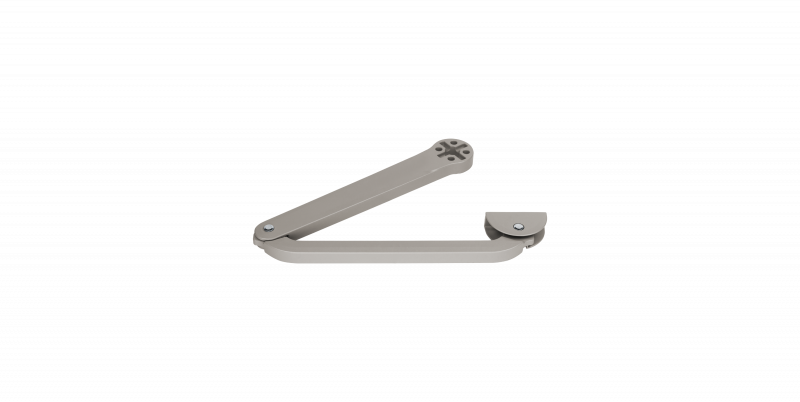

SAMBA
Eklemli kol
1x

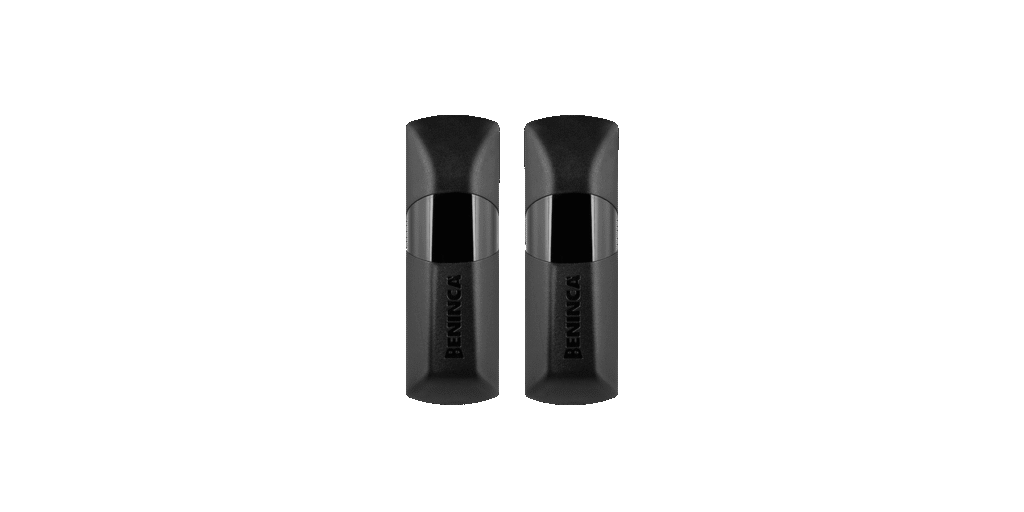

PUPILLA.T
Üç konumlu ayarlanabilir fotosel çifti, güç kaynağı 14÷30 Vac / 12÷30 Vdc | Senkronizasyon olmadan 2 çifti birbirine yakın monte etme seçeneği
1x

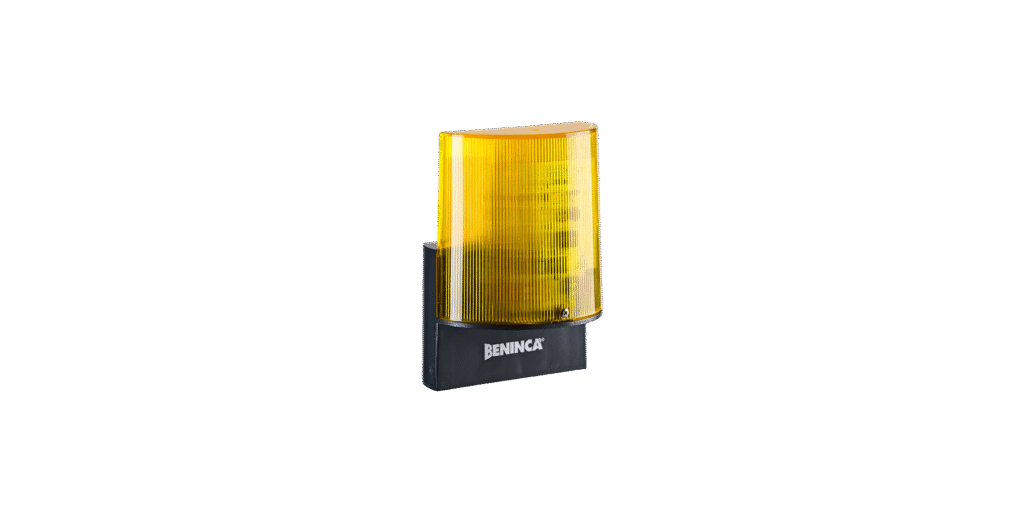

LAMPY
Yanıp sönen ışık 12 ÷ 255 Vac / 14 ÷ 255 Vdc, entegre antenli
1x
TO.GO2VA
Gelişmiş Rolling Code ve Rolling Code özellikli 2 kanallı 433,92 MHz verici
| Kullanmak | Yerleşim |
| Güç kaynağı | 100 ÷ 250 Vac (50-60Hz) |
| Motor beslemesi | 24 Vdc |
| Maksimum emilen akım | 3,5 ÷ 1,9 A |
| Tork | 220 Nm |
| Açılış süresi | 14” (yavaşlama dahil) |
| Görev döngüsü | Yoğun kullanım |
| Koruma seviyesi | IP44 |
| Dahili kontrol ünitesi | - |
| Kodlayıcı | - |
| Açılışta mekanik durdurma | Ayarlanabilir |
| Kapatma için mekanik durdurma | İsteğe bağlı |
| Çalışma sıcaklığı | -20°C / +50°C |
| Yağlama | GRES |
| Yaprak maksimum boyutu | 2,5 m |
| Ağırlık | 7,9 kg |
| Palet başına motor sayısı | 45 |
| Kit ağırlığı | 17 kg |
| Palet başına N. kit | 15 |

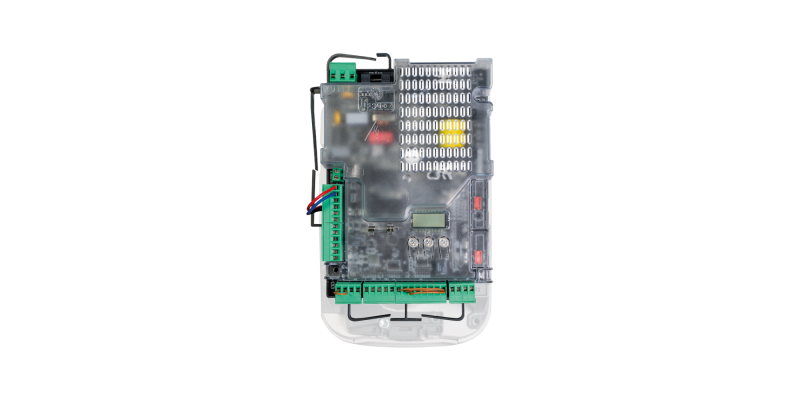

CP.SAM
BAŞVURU
SAM serisi salıncaklı kapılar için 2 aktüatör
KONTROL ÜNİTESİ GÜÇ KAYNAĞI
230 Vac – 50/60 Hz
MOTOR GÜÇ KAYNAĞI
24 Vdc / 5,5 A + 5,5 A
ANA FONKSİYONLAR
Entegre LCD ekran | Entegre radyo alıcısı 433,92 MHz 512 kodlu ARC kodlamalı | Çıkarılabilir terminal kartları | Otomatik, yarı otomatik ve Deadman mantığı | Her motor için ayrı enkoder girişleri | Açma, kapama, adım adım ve yaya girişleri | Açma-kapamada aktif fotosel ve sadece kapamada aktif fotosel girişi | NC veya 8K2 hassas kenar girişi | 12/24 Vdc elektrikli kilit çıkışı | Açık kapı sinyal lambası, nezaket veya bölge lambası, ikinci radyo kanalı, fotosel testi, flaşör lambası, alarm kontağı olarak yapılandırılabilir iki çıkış | Çalışma parametrelerinin otomatik olarak ayarlanması | Her motor için ayrı elektronik tork ayarı | Amperometrik algılama ve enkoder yönetimi ile ezilme önleme güvenliği | Strokun her noktası için otomatik hesaplamalı elektronik tork ayarı (STC SİSTEMİ) | Her motor için ayrı ayarlanabilir yavaşlamalar | İki motor arasında bağımsız olarak bile enkoder veya zaman tabanlı çalışma olanağı (sanal enkoder ile yönetilir) | Dahili enerji tasarrufu sistemi ESA+ | X.BE kartı aracılığıyla KNX sistemlerine bağlantı için kurulum (isteğe bağlı) | PRO.UP aksesuarı kullanılarak BeUP uygulaması aracılığıyla ürün yazılımını yönetmek, yapılandırmak, teşhis etmek ve güncellemek için tasarlanmıştır | Parametreleri yapılandırmak ve radyo vericilerini yönetmek için Advantouch sistemi | Manevra sayısı | Programlama erişim şifresi | Bakım uyarısı | Dahili akü şarj cihazı, 2 adet 12V 1,2Ah aküyle uyumludur | Bekleme gücü tüketimi Avrupa yönetmeliği (AB) 2023/826 ile uyumludur
