DİŞLİ MOTOR
VN.M20

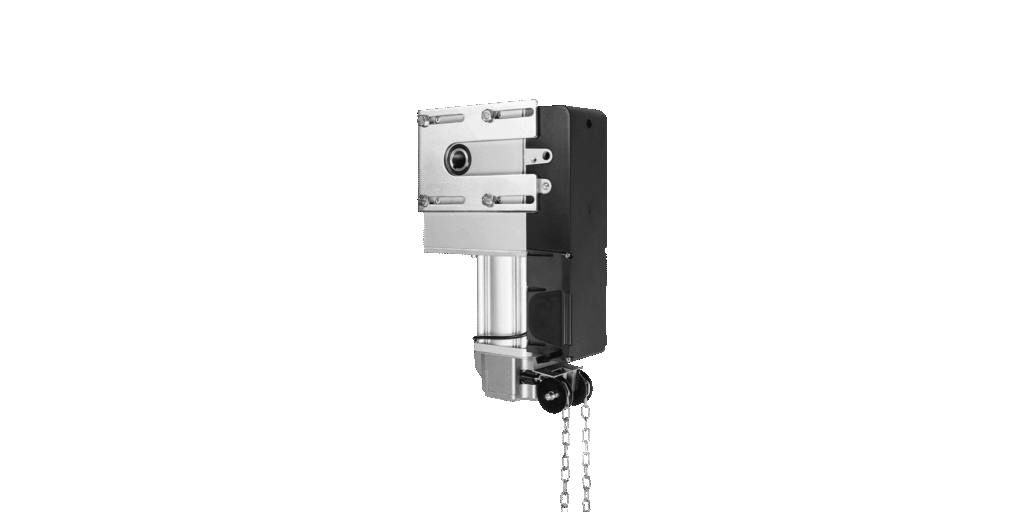

Manuel zincir hareketi ve 1/20 redüksiyon oranlarına sahip 230 Vac dişli motoru
- Endüstriyel Kapı Motorları
- VN.M20
Endüstriyel kullanım
Kesitsel kapılar ve yuvarlanan kapılar
230 Vac
35 ㎡'ye kadar
Yağla yağlanan motorlar maksimum kullanım ömrü ve yüksek performans sağlar
VN.M20
230 Vac
Manuel zincir hareketi ve 1/20 redüksiyon oranlarına sahip 230 Vac dişli motoru | Ön klips konnektörünün konumu ve kablolama ile üç farklı konuma ulaşma imkânı sayesinde motor kablolamasını kolaylaştıran plastik kutu | 1:1 (eksen dışı motor kurulumu) veya 1:1,8 (tork veya hız çarpanları) redüksiyon oranlarına sahip zincir tahrikleri için iki aksesuar mevcuttur | Limit anahtarı konumunun kolay ve hassas ayarlanması | Motora giden gücü kesen bir mikro anahtar sayesinde hızlı bırakma aşamalarında maksimum güvenlik garanti edilir | Sertleştirilmiş çelik vida ve bronz dişlilere sahip yağ yağlamalı redüksiyonlar yüksek performans, maksimum güvenilirlik ve sessiz çalışmayı garanti eder | 4 mikrometrik olarak ayarlanabilir limit anahtarı
| Güç kaynağı | 230 Vac (50-60Hz) |
| Motor beslemesi | 230 Vac |
| Maksimum emilen akım | 3.3 A |
| Maksimum tork | 130 Nm |
| Maksimum çıkış dönüşleri | 18 |
| Çıkış hızı | 24 devir/dakika |
| Mil deliği | 1” (25,4 mm) |
| Limit anahtarı azaltma oranı | 1/20 |
| Görev döngüsü | %30 |
| Koruma seviyesi | IP40 |
| Dahili kontrol ünitesi | Var |
| Entegre alıcı | Var |
| Kodlayıcı | Var |
| Çalışma sıcaklığı | -20°C / +50°C |
| Yağlama | Yağ |
| Kapı yüzey alanı | 35 ㎡ (maks.) |
| Ağırlık | 15,3 kg |
| Palet başına motor sayısı | 24 |
CELL.P
BAŞVURU
Endüstriyel sürgülü kapılar, iki veya daha fazla bölmeli katlanır kapılar ve panjurlar için 1 aktüatör
KONTROL ÜNİTESİ GÜÇ KAYNAĞI
230 Vac – 50/60 Hz
MOTOR GÜÇ KAYNAĞI
230 Vac / 1000 W
ANA FONKSİYONLAR
Trimmerler ve dip anahtarları aracılığıyla parametre ve çalışma mantığı düzenlemeleri | 3 kodlama sistemine sahip (Gelişmiş Yuvarlanan Kod, Yuvarlanan Kod, Sabit Kod) entegre 433,92 MHz 64 kodlu radyo alıcısı | Çıkarılabilir terminal kartları | Otomatik, yarı otomatik ve deadman mantığı | Motor limit anahtarı girişleri | NC veya 8K2 hassas kenar veya fotosel için giriş | Adım adım programlanabilir açma ve kapama düğmeleri için girişler | Kapı açık göstergesi için çıkış | Yanıp sönen ışığı bağlamak için çıkış | Motor için 5 seviyede elektronik tork ayarı | Advantouch sistemiyle entegre alıcıda hafızaya alınan radyo vericilerini yönetme olanağı
START
BAŞVURU
Kesitsel kapılar ve kepenkler, iki bölümden fazla bölmeye sahip katlanır kapılar, dengesiz panjurlar ve endüstriyel sürgülü kapılar için 1 aktüatör
KONTROL ÜNİTESİ GÜÇ KAYNAĞI
230 Vac tek fazlı veya 400 Vac üç fazlı
MOTOR GÜÇ KAYNAĞI
230 Vac / 900 W veya 400 Vac / 2200 W
ANA FONKSİYONLAR
Sadece deadman mantığı çalışması | Sabit terminal kartları | Motor limit anahtarı girişleri | Açma, kapama ve durdurma girişleri | Kontrol ünitesine entegre açma ve kapama düğmeleri | Motoru çalıştırmak için flaşör ve yardımcı kondansatörü bağlamak için çıkış
THINKY
BAŞVURU
Kesitsel kapılar ve kepenkler, iki bölümden fazla bölmeye sahip katlanır kapılar, dengesiz panjurlar ve endüstriyel sürgülü kapılar için 1 aktüatör
KONTROL ÜNİTESİ GÜÇ KAYNAĞI
230 Vac tek fazlı veya 400 Vac üç fazlı
MOTOR GÜÇ KAYNAĞI
230 Vac / 900 W veya 400 Vac / 2200 W
ANA FONKSİYONLAR
Sadece deadman mantığı çalışması | Sabit terminal kartları | Motor limit anahtarı girişleri | Açma, kapama ve durdurma girişleri | Kontrol ünitesine entegre açma ve kapama düğmeleri | Motoru çalıştırmak için flaşör ve yardımcı kondansatörü bağlamak için çıkış
