DİŞLİ MOTOR
VN.S20

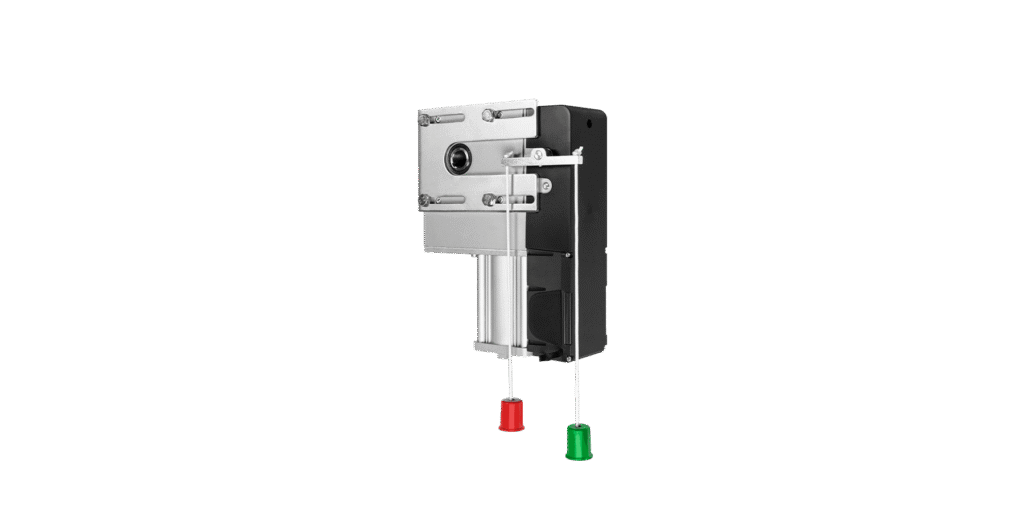

Hızlı bırakma ve 1/20 redüksiyon oranlarına sahip 230 Vac dişli motoru
- Endüstriyel Kapı Motorları
- VN.S20
Endüstriyel kullanım
Kesitsel kapılar ve yuvarlanan kapılar
230 Vac
35 ㎡'ye kadar
Yağla yağlanan motorlar maksimum kullanım ömrü ve yüksek performans sağlar
VN.S20
230 Vac
Hızlı bırakma ve 1/20 redüksiyon oranlarına sahip 230 Vac dişli motoru | Ön klips konnektörünün konumu ve kablolama ile üç farklı konuma ulaşma imkânı sayesinde motor kablolamasını kolaylaştıran plastik kutu | 1:1 (eksen dışı motor kurulumu) veya 1:1,8 (tork veya hız çarpanları) redüksiyon oranlarına sahip zincir tahrikleri için iki aksesuar mevcuttur | Limit anahtarı konumunun kolay ve hassas ayarlanması | Motora güç beslemesini kesen bir mikro anahtar sayesinde hızlı bırakma aşamalarında maksimum güvenlik garanti edilir | Sertleştirilmiş çelik vida ve bronz dişlilere sahip yağ yağlamalı redüksiyonlar yüksek performans, maksimum güvenilirlik ve sessiz çalışma sağlar | 4 mikrometrik olarak ayarlanabilir limit anahtarı
| Güç kaynağı | 230 Vac (50-60Hz) |
| Motor beslemesi | 230 Vac |
| Maksimum emilen akım | 3.3 A |
| Maksimum tork | 130 Nm |
| Maksimum çıkış dönüşleri | 18 |
| Çıkış hızı | 24 devir/dakika |
| Mil deliği | 1” (25,4 mm) |
| Limit anahtarı azaltma oranı | 1/20 |
| Görev döngüsü | %30 |
| Koruma seviyesi | IP40 |
| Dahili kontrol ünitesi | Var |
| Entegre alıcı | Var |
| Kodlayıcı | Var |
| Çalışma sıcaklığı | -20°C / +50°C |
| Yağlama | Yağ |
| Kapı yüzey alanı | 35 ㎡ (maks.) |
| Ağırlık | 15,1 kg |
| Palet başına motor sayısı | 32 |
CP.JACK
BAŞVURU
JACK24 dengeli seksiyonel kapılar için 1 yanal operatör
KONTROL ÜNİTESİ GÜÇ KAYNAĞI
100 ÷ 250 Vac – 50/60 Hz
MOTOR GÜÇ KAYNAĞI
24 Vdc / 8 A
ANA FONKSİYONLAR
Entegre LCD Ekran | ARC kodlamalı entegre 433,92 MHz 512 kodlu radyo alıcısı | Çıkarılabilir terminal kartları | Mutlak Kodlayıcı | Otomatik, yarı otomatik ve Deadman mantığı | Adım adım, durdurma, fotosel, açma ve kapama girişleri | NC veya 8K2 hassas kenar girişi | Entegre LED aydınlatma lambası | Çıkış, kapı açık göstergesi, aydınlatma lambası, bölge lambası, ikinci radyo kanalı olarak yapılandırılabilir | 230 Vac elektrikli kilit/servis lambası için çıkış | Flaşör lambasını bağlamak için çıkış | Çalışma parametrelerinin otomatik ayarlanması | Strokun her noktası için otomatik hesaplamalı elektronik tork ayarı (STC SİSTEMİ) | Açma ve kapama hızlarının ayrı elektronik ayarları | Amperometrik algılama ve enkoder yönetimi ile ezilme önleme güvenliği | Açma ve kapamada elektronik yavaşlamalar | Dahili enerji tasarrufu sistemi ESA+ | X.BE kartı aracılığıyla KNX sistemlerine bağlantı kurulumu (isteğe bağlı) | PRO.UP aksesuarı kullanılarak BeUP uygulaması aracılığıyla aygıt yazılımını yönetmek, yapılandırmak, teşhis etmek ve güncellemek için tasarlanmıştır | Parametreleri yapılandırmak ve radyo vericilerini yönetmek için Advantouch sistemi | Manevra sayısı | Programlama erişim parolası | Bakım uyarısı | Dahili pil şarj cihazı
